توضیحات

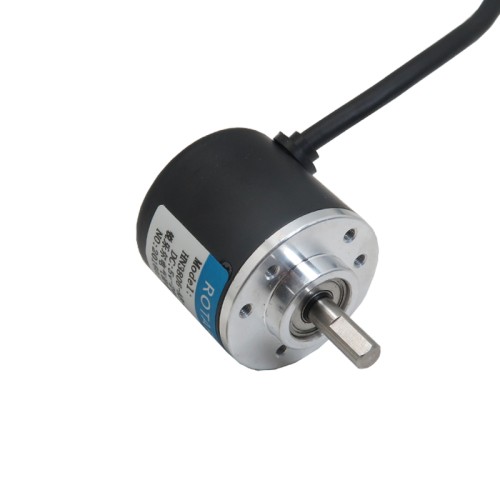

روتاری انکودر 400 پالس 5-24 ولت
انکودرها تغییرات مکان(Position) و جهت (Direction) را به سیگنال های الکتریکی تبدیل می کنند. در واقع انکودر حسگری می باشد که به محور چرخ، چرخنده و یا موتور وصل می شود و می تواند میزان چرخش را اندازه گیری کند. با اندازه گیری میزان چرخش می توان جابجایی، سرعت، شتاب یا زاویه چرخشی را تعیین کرد.
شفت انکودر (Shaft encoder) يک حسگر نوري است که یک حرکت مکانیکی (خطی و دورانی) را به سیگنال الکتریکی تبدیل کرده تا بتوان مشخصه های متفاوتی را از آن سیگنال مورد استفاده قرار داد، یا به طور ساده تر انکودرها وسیله ای هستند که حرکت دورانی یا خطی را به سیگنال دیجیتالی ۰ یا ۱ تبدیل می کنند.
البته ناگفته نماند که بعضی از انکودر ها خروجی آنالوگ (۰ تا ۱۰ ولت و یا ۴ تا ۲۰میلی آمپر) نیز دارند.
اتصالات:
سبز: فاز A، سفید: فاز B، قرمز: تغذیه VCC، مشکی: ولتاژ صفر
نکته:
خروجی دوفاز AB، نباید به طور مستقیم به VCC متصل شود در غیر این صورت باعث سوختن تریود خروجی می شود.
کاربرد روتاری انکودر نوری 400 درجه دو فاز:
- اندازهگیری سرعت چرخش اشیا، زاویه، شتاب و اندازهگیری طول
- کنترل طول برش در ماشینهای برش
- رباتهای مسابقات دانش آموزی
مشخصات روتاری انکودر نوری 400 درجه دو فاز:
- مدل: HN3806-AB
- تعداد پالش: 400
- منبع تغذیه: 24 ~ 5 ولت DC
- قطر شفت: 6 میلی متر
- قطر بیرونی: 38 میلی متر
- خروجی: مدار پالس 2 فاز AB، خروجی مناسب برای کلکتور باز NPN
- حداکثر سرعت مکانیکی: 5000 دور بر دقیقه
- پاسخ فرکانسی: 30 کیلوهرتز
- طول کابل: 2 متر
